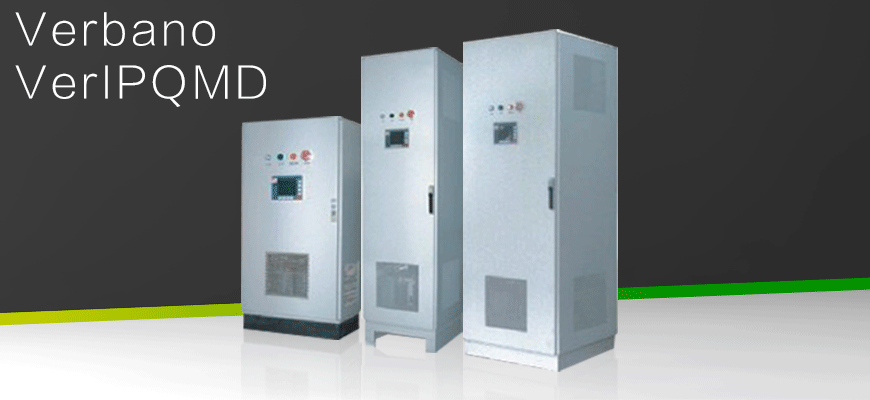

Verbano VerIPQMD系列综合电能质量治理装置
VerIPQMD系列综合电能质量治理装置是韦尔巴诺公司综合Versine系列有源电力滤波器和Verpower系列静止无功发生装置多年现场运行经验，针对复杂的现场电能质量问题而设计的综合治理电能质量问题的装置。装置采用模块化设计，能够同时解决系统无功、谐波、三相不平衡等问题。
- 兼顾补偿和滤波：同时具有补偿系统无功功率和滤除高次谐波的功能。
- 滤波效率高：滤波范围广，能同时滤除系统2~50次谐波，滤波次数可设定。
- 响应速度快：毫秒级响应，快速滤除系统高次谐波。
- 安装方式多样：可独立安装或与其它配电柜并列安装，可多套并联实现扩容。
- 兼容性强：适用于各种谐波配电场合，自动消除谐振。
- 保护功能完善：具有独立保护功能，保证系统安全，具备限流功能，不会发生过载。
- 功率因数高达0.99。
- 模块化设计，适应各种工况，可承受-40%～+20%电压波动。
- 灵活实现N+1冗余。
- 多行业应用案例，广泛适应各种复杂的非线性系统。
- 工作频率：45～63Hz
- 整机效率：＞97%
- 滤波范围：2～50次
- 快速响应时间：＜300us
- 全响应时间：＜10ms
- 功率因数补偿效果≥0.99
- IGBT开关频率：20kHz
- 谐波电流畸变率（THDi）≤5%
- 通讯：RS485接口，Modbus协议
- 保护功能：过欠压/环境温度过热/超载短路/IGBT过热保护/缺相/相序反/自动重启设定
- 防护等级：IP20
- 海拔高度：不超过1500m，1500～4000m之间
- 根据IEC/TR60146-1-2，每增加100m，功率降1%
- 空气温度范围：-15～+45℃
- 安装场所：
户内
无有害气体及蒸汽
无导电性或爆炸性尘埃
无剧烈机械振动
- 注：如有特殊要求可按客户需求定制

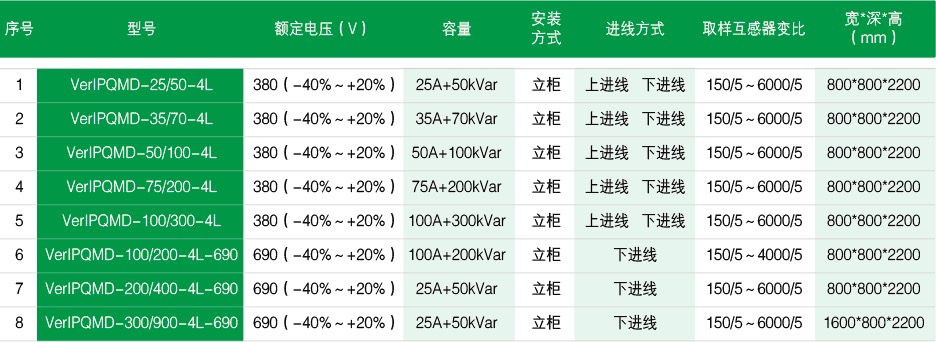

| VerIPQMD |
- |
□ |
/ |
□ |
- |
□ |
- |
□ |
|
韦尔巴诺
电能质量
综合治理装置
|
|
APF容量
（A）
|
|
SVG容量
（kVar）
|
|
3L：三相三线
4L：三相四线 |
|
电压（V）
380（一般忽略），690 |
